Desmontaje del cuadro

Las instrucciones parten con el cuadro ya retirado del vehículo. Si no se sabe cómo realizar este paso previo, se recomienda consultar alguno de los múltiples videotutoriales disponibles en YouTube.

Herramientas necesarias

Destornillador Torx T10
Destornillador plano fino

Objetivo

Desmontar el cuadro hasta dejar únicamente la pieza base blanca, sobre la cual trabajaremos en el siguiente paso para instalar la pantalla. [FOTO de dicha pieza aquí]

Instrucciones

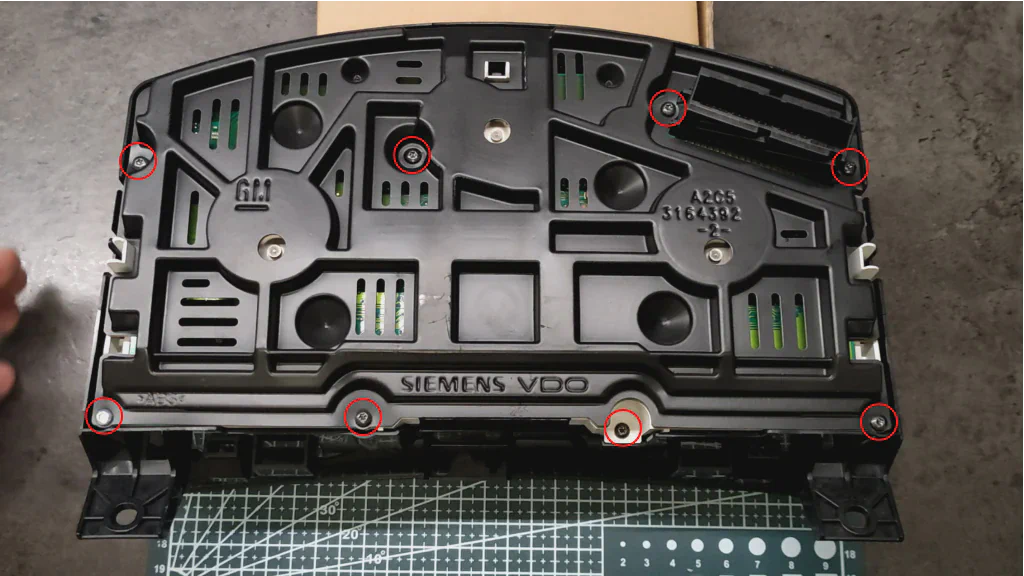

Retirar la carcasa trasera de plástico desenroscando los 8 tornillos que la fijan.

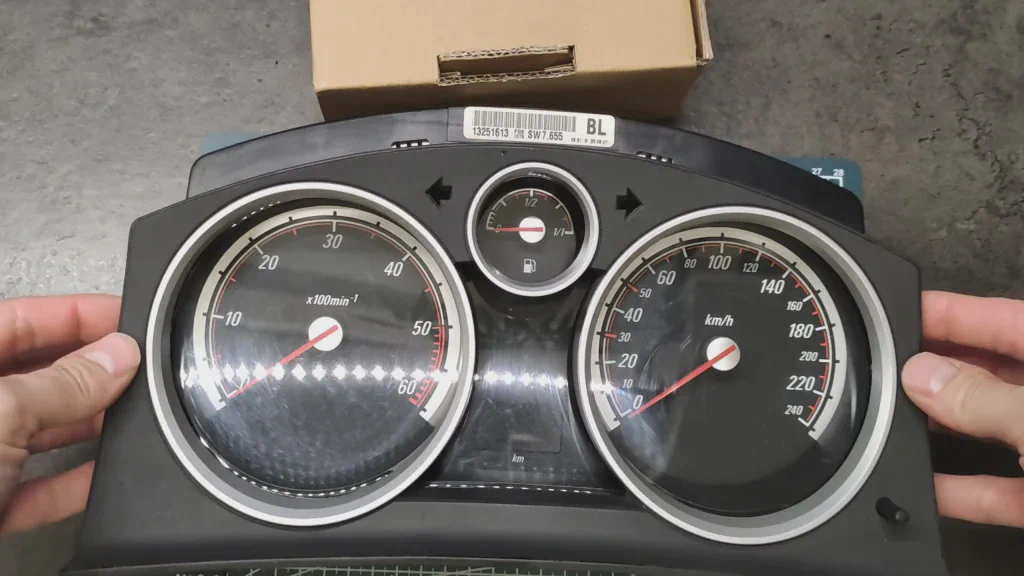

Extraer la pieza frontal embellecedora tirando hacia afuera desde la parte superior.

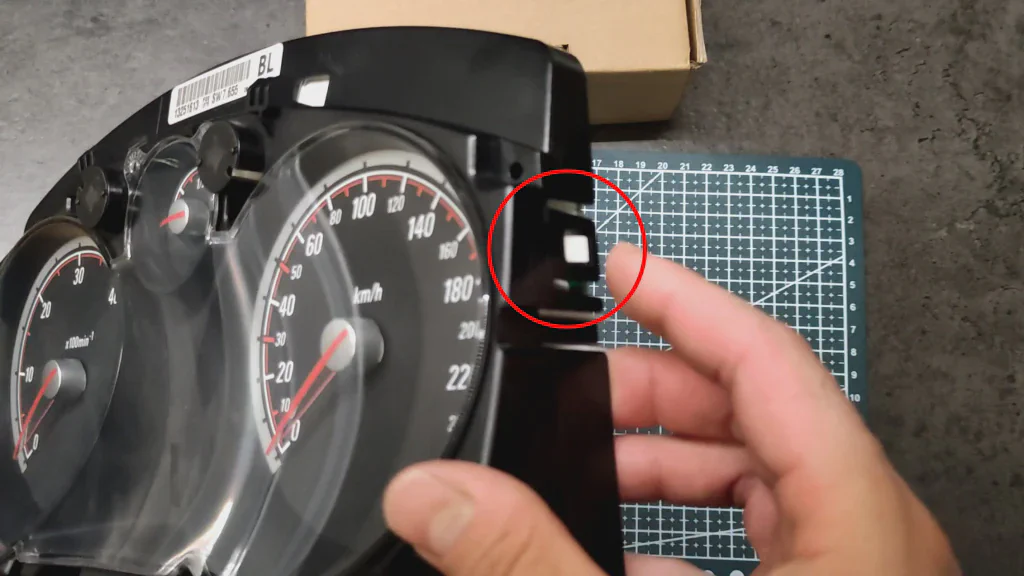

Liberar el frente de plástico transparente desenganchando simultáneamente las pestañas que tiene en los laterales.
Extraer las tres agujas tirando de ellas desde sus embellecedores centrales. Se recomienda hacer palanca con una uña desde la parte inferior y asistir con los dedos de la otra mano para guiar el movimiento hacia arriba.

Aunque puede requerir cierta fuerza la primera vez, no existe riesgo si se realiza con esta técnica. En caso de utilizar herramientas para hacer palanca, sería conveniente proteger la plantilla para no marcarla.

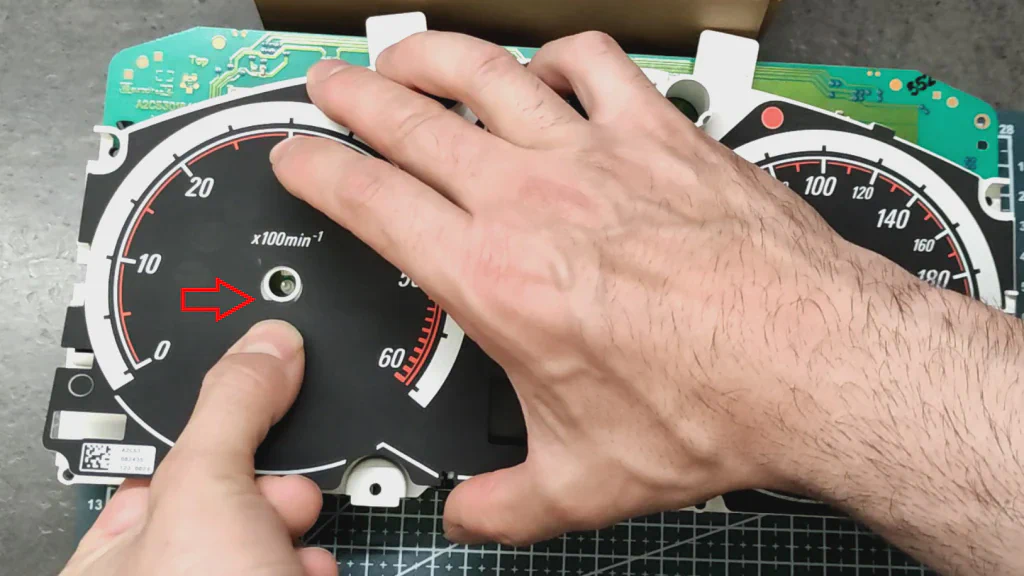

Retirar la plantilla negra, la cual está sujeta únicamente en la parte inferior de los orificios del cuentarrevoluciones y del velocímetro. Comenzar por un orificio y luego el otro, tirando en ángulo hacia nosotros y hacia arriba.

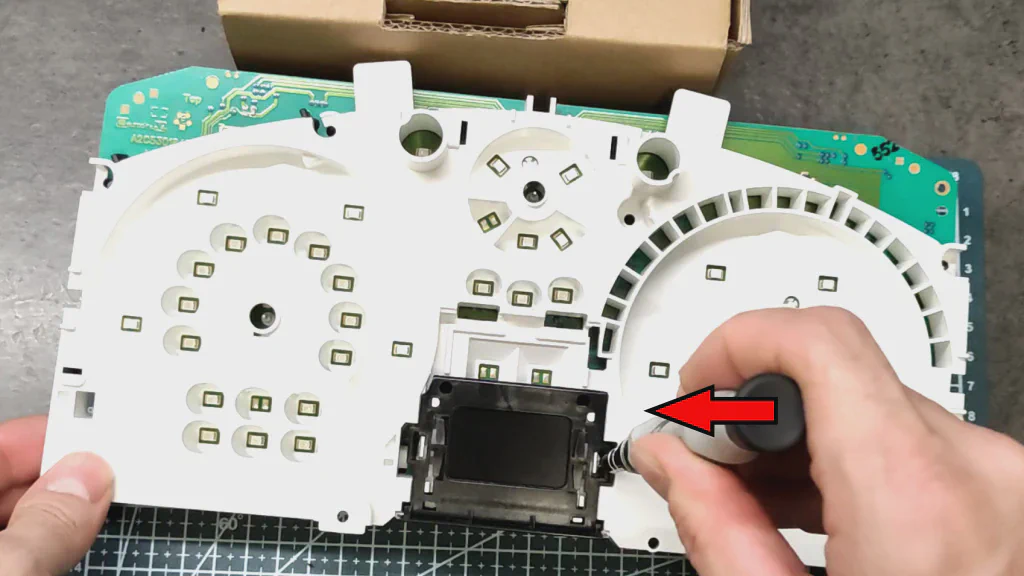

Retirar el marco de la pantalla original. Está fijado por dos enganches laterales. Insertar un destornillador plano fino en la zona exterior de uno de los huecos y hacer palanca hacia el centro de la pantalla para liberar el enganche. Repetir la operación con el otro enganche.

Detalle de los huecos resaltados en rojo donde insertar el destornillador:

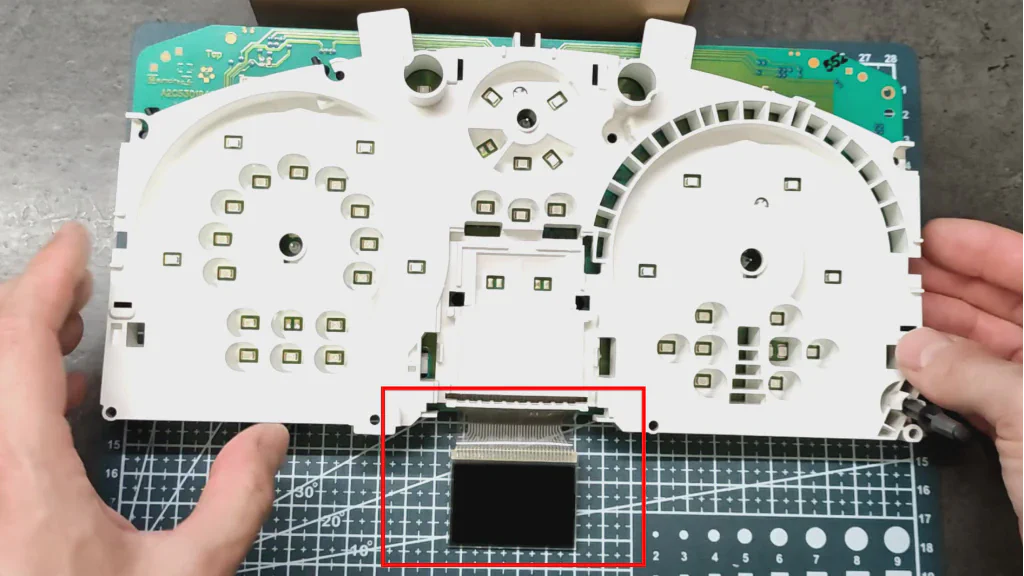

Apartar la pantalla girándola 180 grados hacia abajo, teniendo cuidado con su conector flexible, que va soldado a la placa del cuadro, por lo que no se desmonta.

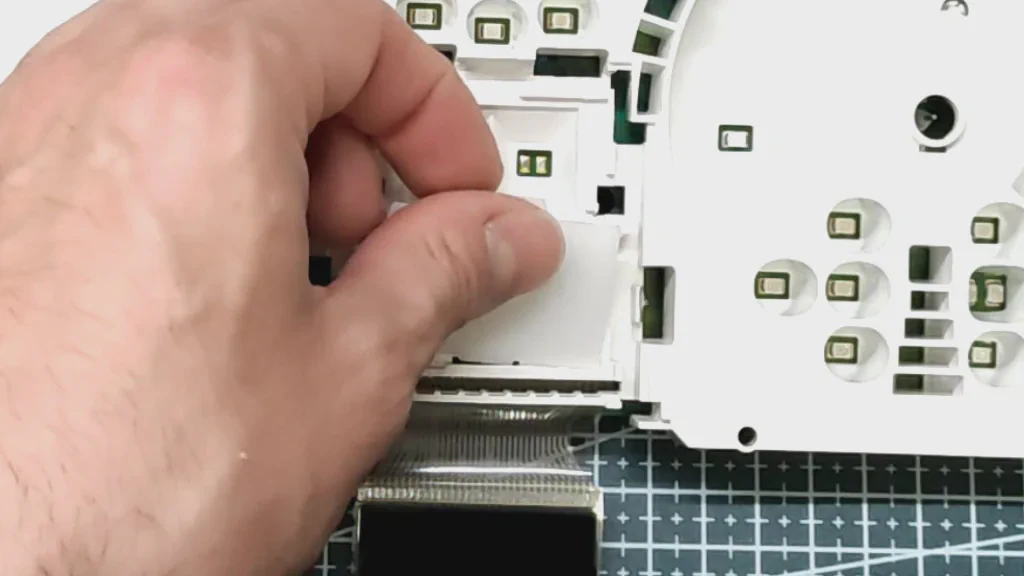

Retirar el difusor blanco de la pantalla.

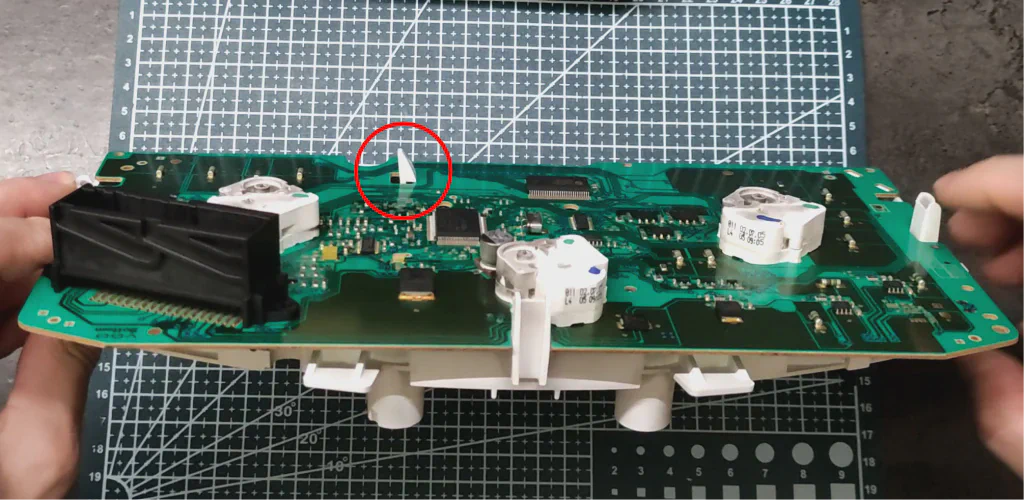

Separar la gran pieza blanca de la PCB. Está unida únicamente mediante una pestaña visible desde la parte posterior. Utilizar ambas manos y extremar la precaución con la pantalla, que quedará colgando. Evitar movimientos bruscos para no dañar el conector flexible.
