Conexión del módulo
Este es el paso más sencillo. Solamente tenemos que conectar el módulo al puerto OBD2 del vehículo y pasar un cable de red desde esta zona hasta el cuadro de instrumentos, donde se conecta al adaptador RJ45.

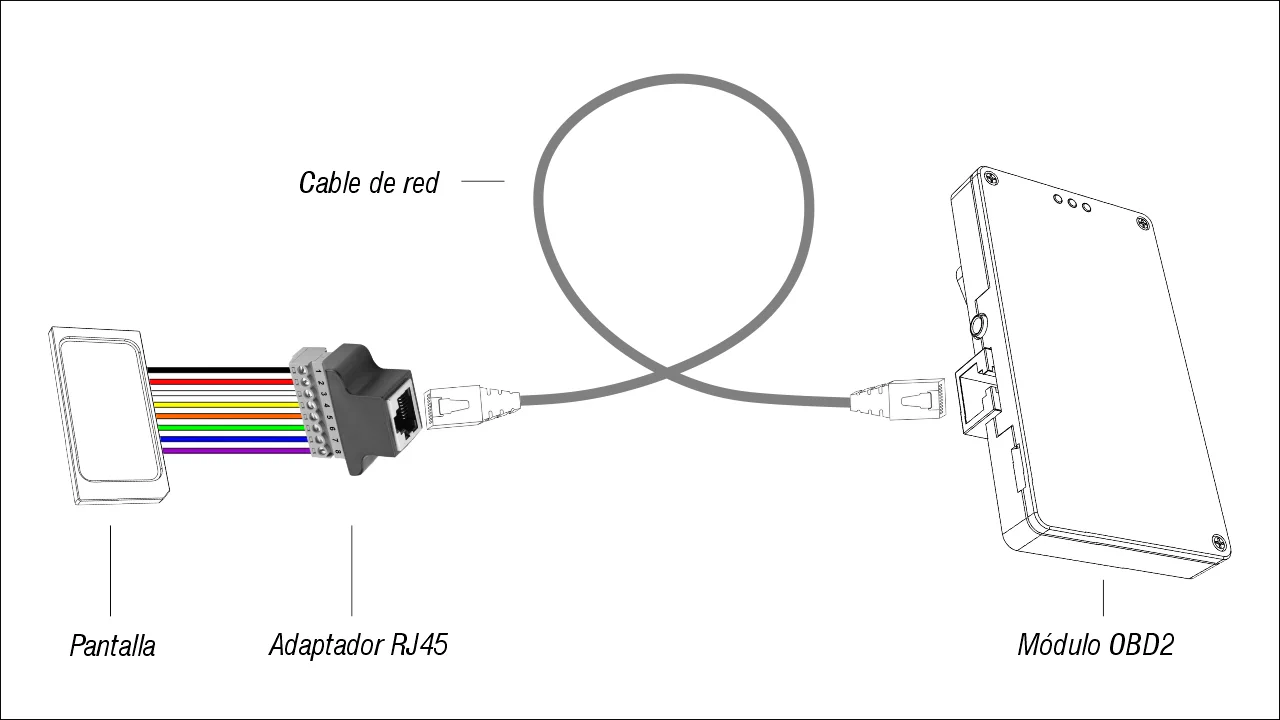

Diagrama de conexión entre la pantalla y el módulo OBD2
Puerto multimedia
El conector jack hembra de 3.5mm cuenta con 3 líneas: Sleeve (S), Ring (R) y Tip (T) pensadas para el control de radios de terceros.
| Línea | Cable | Función | Tipo | Uso |
|---|---|---|---|---|
| Sleeve (S) | Negro | Iluminación (ILL) | Salida | Señal de atenuación de la iluminación al encender las luces del coche |
| Ring (R) | Blanco | Encendido (ACC) | Salida | Señal de encendido y apagado configurable a una posición de la llave |
| Tip (T) | Rojo | Mandos del volante (SWC) | Entrada | Radios que aceptan redes resistivas para su control |
⚠️ Advertencia: riesgo eléctrico
No existe protección eléctrica en ninguna de las tres líneas (Sleeve, Ring y Tip). En caso de cortocircuito a tierra en cualquiera de las salidas, podría producirse un daño irreversible en el módulo, aunque el vehículo estaría protegido por el fusible del puerto OBD2.
Se recomienda limitar su uso exclusivamente a lo descrito en la tabla anterior.
